肖文鹏(xiaowp@263.net)
北京理工大学计算机系硕士研究生
2003 年 7 月
汇编语言的优点是速度快，可以直接对硬件进行操作，这对诸如图形处理等关键应用是非常重要的。Linux 是一个用 C 语言开发的操作系统，这使得很多程序员开始忘记在 Linux 中还可以直接使用汇编这一底层语言来优化程序的性能。本文为那些在Linux 平台上编写汇编代码的程序员提供指南，介绍 Linux 汇编语言的语法格式和开发工具，并辅以具体的例子讲述如何开发实用的Linux 汇编程序。
一、简介
作为最基本的编程语言之一，汇编语言虽然应用的范围不算很广，但重要性却勿庸置疑，因为它能够完成许多其它语言所无法完成的功能。就拿 Linux 内核来讲，虽然绝大部分代码是用 C 语言编写的，但仍然不可避免地在某些关键地方使用了汇编代码，其中主要是在 Linux 的启动部分。由于这部分代码与硬件的关系非常密切，即使是 C 语言也会有些力不从心，而汇编语言则能够很好扬长避短，最大限度地发挥硬件的性能。
大多数情况下 Linux 程序员不需要使用汇编语言，因为即便是硬件驱动这样的底层程序在 Linux 操作系统中也可以用完全用 C 语言来实现，再加上 GCC 这一优秀的编译器目前已经能够对最终生成的代码进行很好的优化，的确有足够的理由让我们可以暂时将汇编语言抛在一边了。但实现情况是 Linux 程序员有时还是需要使用汇编，或者不得不使用汇编，理由很简单：精简、高效和 libc 无关性。假设要移植 Linux 到某一特定的嵌入式硬件环境下，首先必然面临如何减少系统大小、提高执行效率等问题，此时或许只有汇编语言能帮上忙了。
汇编语言直接同计算机的底层软件甚至硬件进行交互，它具有如下一些优点：
- 能够直接访问与硬件相关的存储器或 I/O 端口；
- 能够不受编译器的限制，对生成的二进制代码进行完全的控制；
- 能够对关键代码进行更准确的控制，避免因线程共同访问或者硬件设备共享引起的死锁；
- 能够根据特定的应用对代码做最佳的优化，提高运行速度；
- 能够最大限度地发挥硬件的功能。
同时还应该认识到，汇编语言是一种层次非常低的语言，它仅仅高于直接手工编写二进制的机器指令码，因此不可避免地存在一些缺点：
- 编写的代码非常难懂，不好维护；
- 很容易产生 bug，难于调试；
- 只能针对特定的体系结构和处理器进行优化；
- 开发效率很低，时间长且单调。
Linux 下用汇编语言编写的代码具有两种不同的形式。第一种是完全的汇编代码，指的是整个程序全部用汇编语言编写。尽管是完全的汇编代码，Linux 平台下的汇编工具也吸收了 C 语言的长处，使得程序员可以使用 #include、#ifdef 等预处理指令，并能够通过宏定义来简化代码。第二种是内嵌的汇编代码，指的是可以嵌入到C语言程序中的汇编代码片段。虽然 ANSI 的 C 语言标准中没有关于内嵌汇编代码的相应规定，但各种实际使用的 C 编译器都做了这方面的扩充，这其中当然就包括 Linux 平台下的 GCC。
二、Linux 汇编语法格式
绝大多数 Linux 程序员以前只接触过DOS/Windows 下的汇编语言，这些汇编代码都是 Intel 风格的。但在 Unix 和 Linux 系统中，更多采用的还是 AT&T 格式，两者在语法格式上有着很大的不同：
-
在 AT&T 汇编格式中，寄存器名要加上 ''''%'''' 作为前缀；而在 Intel 汇编格式中，寄存器名不需要加前缀。例如：
AT&T 格式
Intel 格式
pushl %eax
push eax
-
在 AT&T 汇编格式中，用 ''''$'''' 前缀表示一个立即操作数；而在 Intel 汇编格式中，立即数的表示不用带任何前缀。例如：
AT&T 格式
Intel 格式
pushl $1
push 1
-
AT&T 和 Intel 格式中的源操作数和目标操作数的位置正好相反。在 Intel 汇编格式中，目标操作数在源操作数的左边；而在 AT&T 汇编格式中，目标操作数在源操作数的右边。例如：
AT&T 格式
Intel 格式
addl $1, %eax
add eax, 1
-
在 AT&T 汇编格式中，操作数的字长由操作符的最后一个字母决定，后缀''''b''''、''''w''''、''''l''''分别表示操作数为字节（byte，8 比特）、字（word，16 比特）和长字（long，32比特）；而在 Intel 汇编格式中，操作数的字长是用 "byte ptr" 和 "word ptr" 等前缀来表示的。例如：
AT&T 格式
Intel 格式
movb val, %al
mov al, byte ptr val
- 在 AT&T 汇编格式中，绝对转移和调用指令（jump/call）的操作数前要加上''''*''''作为前缀，而在 Intel 格式中则不需要。
-
远程转移指令和远程子调用指令的操作码，在 AT&T 汇编格式中为 "ljump" 和 "lcall"，而在 Intel 汇编格式中则为 "jmp far" 和 "call far"，即：
AT&T 格式
Intel 格式
ljump $section, $offset
jmp far section:offset
lcall $section, $offset
call far section:offset
与之相应的远程返回指令则为：
AT&T 格式
Intel 格式
lret $stack_adjust
ret far stack_adjust
-
在 AT&T 汇编格式中，内存操作数的寻址方式是
section:disp(base, index, scale)
而在 Intel 汇编格式中，内存操作数的寻址方式为：
section:[base + index*scale + disp]
由于 Linux 工作在保护模式下，用的是 32 位线性地址，所以在计算地址时不用考虑段基址和偏移量，而是采用如下的地址计算方法：
disp + base + index * scale
下面是一些内存操作数的例子：
AT&T 格式
Intel 格式
movl -4(%ebp), %eax
mov eax, [ebp - 4]
movl array(, %eax, 4), %eax
mov eax, [eax*4 + array]
movw array(%ebx, %eax, 4), %cx
mov cx, [ebx + 4*eax + array]
movb $4, %fs:(%eax)
mov fs:eax, 4
三、Hello World!
真不知道打破这个传统会带来什么样的后果，但既然所有程序设计语言的第一个例子都是在屏幕上打印一个字符串 "Hello World!"，那我们也以这种方式来开始介绍 Linux 下的汇编语言程序设计。
在 Linux 操作系统中，你有很多办法可以实现在屏幕上显示一个字符串，但最简洁的方式是使用 Linux 内核提供的系统调用。使用这种方法最大的好处是可以直接和操作系统的内核进行通讯，不需要链接诸如 libc 这样的函数库，也不需要使用 ELF 解释器，因而代码尺寸小且执行速度快。
Linux 是一个运行在保护模式下的 32 位操作系统，采用 flat memory 模式，目前最常用到的是 ELF 格式的二进制代码。一个 ELF 格式的可执行程序通常划分为如下几个部分：.text、.data 和 .bss，其中 .text 是只读的代码区，.data 是可读可写的数据区，而 .bss 则是可读可写且没有初始化的数据区。代码区和数据区在 ELF 中统称为 section，根据实际需要你可以使用其它标准的 section，也可以添加自定义 section，但一个 ELF 可执行程序至少应该有一个 .text 部分。下面给出我们的第一个汇编程序，用的是 AT&T 汇编语言格式：
例1. AT&T 格式
#hello.s
.data # 数据段声明
msg : .string "Hello, world!\\n" # 要输出的字符串
len = . - msg # 字串长度
.text # 代码段声明
.global _start # 指定入口函数
_start: # 在屏幕上显示一个字符串
movl $len, %edx # 参数三：字符串长度
movl $msg, %ecx # 参数二：要显示的字符串
movl $1, %ebx # 参数一：文件描述符(stdout)
movl $4, %eax # 系统调用号(sys_write)
int $0x80 # 调用内核功能
# 退出程序
movl $0,%ebx # 参数一：退出代码
movl $1,%eax # 系统调用号(sys_exit)
int $0x80 # 调用内核功能
初次接触到 AT&T 格式的汇编代码时，很多程序员都认为太晦涩难懂了，没有关系，在 Linux 平台上你同样可以使用 Intel 格式来编写汇编程序：
例2. Intel 格式
; hello.asm
section .data ; 数据段声明
msg db "Hello, world!", 0xA ; 要输出的字符串
len equ $ - msg ; 字串长度
section .text ; 代码段声明
global _start ; 指定入口函数
_start: ; 在屏幕上显示一个字符串
mov edx, len ; 参数三：字符串长度
mov ecx, msg ; 参数二：要显示的字符串
mov ebx, 1 ; 参数一：文件描述符(stdout)
mov eax, 4 ; 系统调用号(sys_write)
int 0x80 ; 调用内核功能
; 退出程序
mov ebx, 0 ; 参数一：退出代码
mov eax, 1 ; 系统调用号(sys_exit)
int 0x80 ; 调用内核功能
上面两个汇编程序采用的语法虽然完全不同，但功能却都是调用 Linux 内核提供的 sys_write 来显示一个字符串，然后再调用 sys_exit 退出程序。在 Linux 内核源文件 include/asm-i386/unistd.h 中，可以找到所有系统调用的定义。
四、Linux 汇编工具
Linux 平台下的汇编工具虽然种类很多，但同 DOS/Windows 一样，最基本的仍然是汇编器、连接器和调试器。
1.汇编器
汇编器（assembler）的作用是将用汇编语言编写的源程序转换成二进制形式的目标代码。Linux 平台的标准汇编器是 GAS，它是 GCC 所依赖的后台汇编工具，通常包含在 binutils 软件包中。GAS 使用标准的 AT&T 汇编语法，可以用来汇编用 AT&T 格式编写的程序：
[xiaowp@gary code]$ as -o hello.o hello.s
Linux 平台上另一个经常用到的汇编器是 NASM，它提供了很好的宏指令功能，并能够支持相当多的目标代码格式，包括 bin、a.out、coff、elf、rdf 等。NASM 采用的是人工编写的语法分析器，因而执行速度要比 GAS 快很多，更重要的是它使用的是 Intel 汇编语法，可以用来编译用 Intel 语法格式编写的汇编程序：
[xiaowp@gary code]$ nasm -f elf hello.asm
2.链接器
由汇编器产生的目标代码是不能直接在计算机上运行的，它必须经过链接器的处理才能生成可执行代码。链接器通常用来将多个目标代码连接成一个可执行代码，这样可以先将整个程序分成几个模块来单独开发，然后才将它们组合(链接)成一个应用程序。 Linux 使用 ld 作为标准的链接程序，它同样也包含在 binutils 软件包中。汇编程序在成功通过 GAS 或 NASM 的编译并生成目标代码后，就可以使用 ld 将其链接成可执行程序了：
[xiaowp@gary code]$ ld -s -o hello hello.o
3.调试器
有人说程序不是编出来而是调出来的，足见调试在软件开发中的重要作用，在用汇编语言编写程序时尤其如此。Linux 下调试汇编代码既可以用 GDB、DDD 这类通用的调试器，也可以使用专门用来调试汇编代码的 ALD(Assembly Language Debugger)。
从调试的角度来看，使用 GAS 的好处是可以在生成的目标代码中包含符号表(symbol table)，这样就可以使用 GDB 和 DDD 来进行源码级的调试了。要在生成的可执行程序中包含符号表，可以采用下面的方式进行编译和链接：
[xiaowp@gary code]$ as --gstabs -o hello.o hello.s
[xiaowp@gary code]$ ld -o hello hello.o
执行 as 命令时带上参数 --gstabs 可以告诉汇编器在生成的目标代码中加上符号表，同时需要注意的是，在用 ld 命令进行链接时不要加上 -s 参数，否则目标代码中的符号表在链接时将被删去。

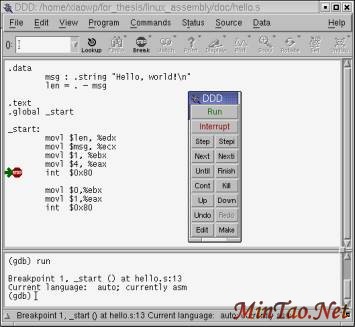

在 GDB 和 DDD 中调试汇编代码和调试 C 语言代码是一样的，你可以通过设置断点来中断程序的运行，查看变量和寄存器的当前值，并可以对代码进行单步跟踪。图1 是在 DDD 中调试汇编代码时的情景：
图1 用 DDD 中调试汇编程序
汇编程序员通常面对的都是一些比较苛刻的软硬件环境，短小精悍的ALD可能更能符合实际的需要，因此下面主要介绍一下如何用ALD来调试汇编程序。首先在命令行方式下执行ald命令来启动调试器，该命令的参数是将要被调试的可执行程序：
[xiaowp@gary doc]$ ald hello
Assembly Language Debugger 0.1.3
Copyright (C) 2000-2002 Patrick Alken
hello: ELF Intel 80386 (32 bit), LSB, Executable, Version 1 (current)
Loading debugging symbols...(15 symbols loaded)
ald>
当 ALD 的提示符出现之后，用 disassemble 命令对代码段进行反汇编：
ald> disassemble -s .text
Disassembling section .text (0x08048074 - 0x08048096)
08048074 [1] [2] 下一页
