Asp.net中使用GDI+繪製圖形

Asp.net中使用GDI+繪製圖形

GDI+ ——下一代圖形設備接口

所有的圖形用戶界面(GUI)應用程序都與硬件設備（顯示器，打印機，掃描儀）進行交互，這可以表示為可讀的數據。不過應用程序並不直接和設備之間進行通信，否則必須為每台設備分別編寫 不同的用戶接口代碼。為了避免這種重復的工作，我們可以在應用程序和設備之間使用第三個組件，此組件將轉換和傳送發送到設備的數據，以及設備發送到程序的數據。而這個組件就是GDI+。GDI+是.NET Framework中與圖形設備進行交互的入口。GDI+是一組C++類，位于一個名為Gdiplus.dll的類庫中。Gdiplus.dll是Windows XP和Windows Server 2003操作系統中一個内置組件。好了，學術性的東西在這裡就不多廢唇舌了，下面我們用GDI+在Web Form中來畫一幅圖。

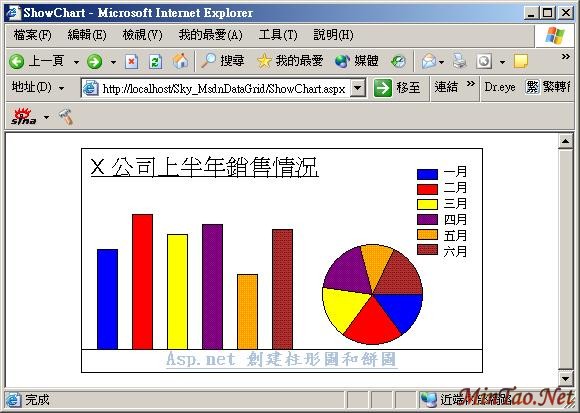

像類似這樣的圖想必大家都見過，當然這個圖並不標準，這裡把代碼貼出來有興趣的可以試一試！

namespace Sky_MsdnDataGrid

{

     using System;

     using System.Collections;

     using System.ComponentModel;

     using System.Data;

     using System.Drawing;

     using System.Drawing.Imaging;

     using System.Web;

     using System.Web.SessionState;

     using System.Web.UI;

     using System.Web.UI.WebControls;

     using System.Web.UI.HtmlControls;

     /// <summary>

     /// AspxChart 的摘要描述。

     /// </summary>

     public class AspxChart : System.Web.UI.Page

     {

           private   Bitmap bitmap;

           private Graphics graphics;

           private    int[] arrValues;

           private string[] arrValueNames;

           private void Page_Load(object sender, System.EventArgs e)

           {

                arrValues     = new    int[6];

                arrValueNames = new string[6];

                arrValues[0]     =    100;

                arrValues[1]     =    135;

                arrValues[2]     =    115;

                arrValues[3]     =    125;

                arrValues[4]     =     75;

                arrValues[5]     =    120;

                arrValueNames[0] = "一月";

                arrValueNames[1] = "二月";

                arrValueNames[2] = "三月";

                arrValueNames[3] = "四月";

                arrValueNames[4] = "五月";

                arrValueNames[5] = "六月";

                this.Init_Bitmap();

                this.Draw_Rectangle();

                this.Draw_Pie();
