在ASP中插入图表，常用的方法是使用MSChart控件。那么在ASP.NET是否也是这样呢?答案是不可以的。
我们知道ASP.NET是一种编译语言，当客户端第一次调用ASP.NET页面的时候，其实是经过了一种比较复杂的编译过程，编译生产MSIL文件，存储到本地机，MSIL文件其实是一个中间语言的文件，然后此文件又通过JIT（Just in time）编译器进行再编译，生成机器语言，这样你所调用的ASP.NET页面才展现出来，对于不同的机器，有着不同的JIT，也就被编译成不同机器语言，这就是微软公司大力鼓吹ASP.NET的所谓跨平台的原理。
当ASP.NET页面被编译成MSIL文件的时候，编译所使用的类库必须是受管代码文件（Managed Code），而ActiveX控件是已经被编译成机器语言的文件，他属于非受管代码文件（Unmanaged Code）。所以直接在ASP.NET调用MSChart组件是不可能的。虽然你可以利用.Net框架提供的工具把此MSChart组件转换成受管代码文件，但这个过程相对比较复杂，并且利用这种方法产生的图表速度相当慢，还有就是由MSChart组件自身所限制，对于复杂的图表，是无法利用他来生成的。
本文将以股市的行情图表为例，介绍如何在ASP.NET中实现图表。其实我们看到的行情图并不是一个图表，而是一个图片。在服务器端产生图片，然后在图片上面画出想要显示给用户的各种信息，然后通过浏览器发送图片到客户端，从而形成图表，这就是本文要探讨的方法。这种方法虽然实现起来比较复杂，但操作灵活，非常实用，尤其适用于互联网上的图表，下面就来介绍具体的实现方法。
一．本文中介绍的程序设计及运行环境
（1）.微软视窗2000 服务器版
（2）..Net Framework SDK Beta 2以上版本
二．在ASP.NET中实现数据图表的关键步骤以及解决方法：
在ASP.NET页面中画出图表的关键步骤主要有两步，其一，创建一个图片对象（Bitmap）。然后利用.Net FrameWork SDK所提供的方法在此图片对象上面画出自己想要的图形，譬如画线，画点等。其二，就是为了更适合传输，把此图片对象，以"Jpeg"格式保存，并显示出来。下面我们就来看看这二步的具体实现方法。
（1）.首先我们来看看如何在ASP.NET页面创建一个动态图片，并显示出来。
创建一个图片对象其实非常容易的，利用命名空间"System.drawing"中的"Bitmap"类来实现的，下列语句可以创建一个位图对象：
//创建一个"Bitmap"对象
Bitmap image = new Bitmap ( 400 , 400 ) ;
修改"Bitmap"对象的二个参数来改变创建的位图对象的长和宽。通过Bitmap类的Save方法就可以显示已经创建的位图对象。由于位图文件要占用很多的空间，为了便于网络传输，一般转换成"Jpeg"或者"Gif"文件来保持。下面语句是把已经创建的位图对象，转换成"Jpeg"文件显示：
//以"Jpeg"格式保存此图片对象，在客户端显示出来
image . Save ( Response . OutputStream , ImageFormat . Jpeg );
稍加修改，就可以把位图对象以"Gif"文件来显示，具体如下：
//以"Jpeg"格式保存此图片对象，在客户端显示出来
image . Save ( Response . OutputStream , ImageFormat . Gif ) ;
下面代码（chart3.aspx）的作用就是ASP.NET动态创建一个图片并显示出来：
＜%@ Page Language = "C#" ContentType = "image/jpeg" %＞
＜%@ Import Namespace = "System" %＞
＜%@ Import Namespace = "System.Drawing" %＞
＜%@ Import Namespace = "System.Drawing.Drawing2D" %＞
＜%@ Import Namespace = "System.Drawing.Imaging" %＞
＜html ＞
＜head ＞
＜script language = "C#" runat = "server" ＞
void Page_Load ( object sender , EventArgs e )
{
//创建一个"Bitmap"对象
Bitmap image = new Bitmap ( 400 , 400 ) ;
//以"Jpeg"格式保存此图片对象，在客户端显示出来
image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
}
＜/script ＞
＜/head ＞
＜body ＞
＜/body ＞
＜/html ＞
下面是此代码运行后的界面：

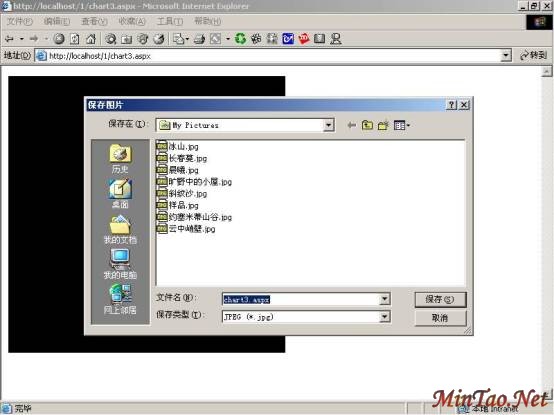

图01：利用ASP.NET动态创建图片
产生的是一个黑色的图片，很不美观，下面就来给此图片上色，并且在此图片上面画线、写字等。
（2）.如何给产生得图片上色：
其实给产生得图片上色是比较容易的，首先根据"Bitmap"对象创建一个"Graphic"对象，然后根据此"Graphic"对象的方法来确定上色的图形类型（譬如显示的图片为椭圆、正方形等）。下面代码（chart4.aspx）的作用就是给chart3.aspx代码产生的图片上淡绿色：
＜%@ Page Language = "C#" ContentType = "image/jpeg" %＞
＜%@ Import Namespace = "System" %＞
＜%@ Import Namespace = "System.Drawing" %＞
＜%@ Import Namespace = "System.Drawing.Drawing2D" %＞
＜%@ Import Namespace = "System.Drawing.Imaging" %＞
＜html ＞
＜head ＞
＜script language = "C#" runat = "server" ＞
void Page_Load ( object sender , EventArgs e )
{
//创建一个"Bitmap"对象
Bitmap image = new Bitmap ( 400 , 400 ) ;
Graphics g = Graphics . FromImage ( image ) ;
g . FillRectangle ( new SolidBrush ( Color . LightGreen ) , 0 , 0 , 400 , 400 ) ;
//以"Jpeg"格式保存此图片对象，在客户端显示出来
image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
}
＜/script ＞
＜/head ＞
＜body ＞
＜/body ＞
＜/html ＞
下图是chart4.aspx运行的界面：

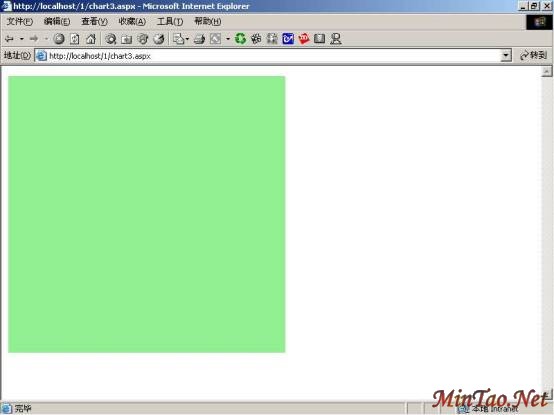

图02：给产生的图片上色
当然你不仅可以定制所产生的图片颜色，还可以定制产生的图片的形状，下面代码段的功能就是定制图片的形状为椭圆：
＜%@ Page Language = "C#" ContentType = "image/jpeg" %＞
＜%@ Import Namespace = "System" %＞
＜%@ Import Namespace = "System.Drawing" %＞
＜%@ Import Namespace = "System.Drawing.Drawing2D" %＞
＜%@ Import Namespace = "System.Drawing.Imaging" %＞
＜html ＞
＜head ＞
＜script language = "C#" runat = "server" ＞
void Page_Load ( object sender , EventArgs e )
{
//创建一个"Bitmap"对象
Bitmap image = new Bitmap ( 400 , 400 ) ;
Graphics g = Graphics . FromImage ( image ) ;
g . FillRectangle ( new SolidBrush ( Color . LightGreen ) , 0 , 0 , 400 , 400 ) ;
//以"Jpeg"格式保存此图片对象，在客户端显示出来
image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
}
＜/script ＞
＜/head ＞
＜body ＞
＜/body ＞
＜/html ＞
下图是此代码的运行界面：

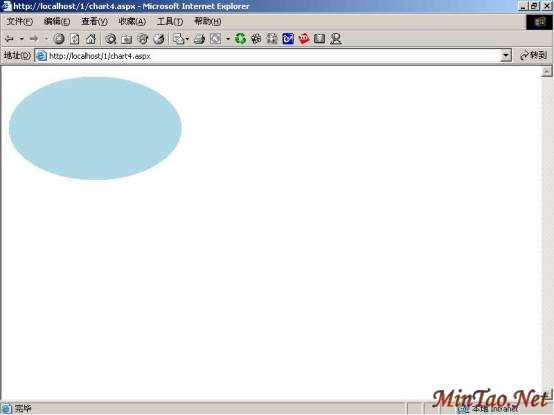

图03：定制图片的形状
当然还可以使用"Graphic"对象的其他方法把图片定制成其他形状，这就不一一介绍了。（3）.如何在图片上实现画线和写字：
在图片上写字是通过产生的"Graphic"对象的DrawString ( )方法来实现的，在调用此方法前，必须设置字体和刷子，具体调用方法是：
public void DrawString (
string s ,
Font font ,
Brush brush ,
float x ,
float y
) ;
"s"是要输出的字符串，"font"是字符串的字体，"brush"是定义刷子，后面二个参数是产生字符串的位置坐标。在程序中产生字符串的具体语句如下：
Font axesFont = new Font ( "arial" , 10 ) ;
Brush blackBrush = new SolidBrush ( Color . Red ) ;
g . DrawString ( "在图片上面写入文字，呵呵" , axesFont , blackBrush , 90 , 20 ) ;
要在图片上画线要使用到"Graphic"对象的DrawLine ( )方法，具体的使用语法如下：
public void DrawLines (
Pen pen ,
Point [ ] points
) ;
其中"points"是定义点的位置，当然你也可以使用本文中使用的方法来调用，就是定义每画一道线，这样我感觉更方法些。下面是在产生的图片上画出三条线：
Pen redPen = new Pen ( Color . Red , 1 ) ;
Pen blackPen = new Pen ( Color . Blue , 2 ) ;
//以下语句是在此图片对象上画出各种线条，可以定义线条的粗细、起点、终点等
g . DrawLine ( blackPen , 0 , 2 , 210 , 250 ) ;
g . DrawLine ( blackPen , 210 , 250 , 310 , 50 ) ;
g . DrawLine ( redPen , 310 , 50 , 210 , 350 ) ;
知道了这些基本知识，在定制图片形状，给图片上色，在图片上写字、画线就显得比较容易了，下面代码（chart2.aspx）的功能就是定制一个正方形图片，并在图片上画线、写字、上色，具体如下：
＜%@ Page Language = "C#" ContentType = "image/jpeg" %＞
＜%@ Import Namespace = "System" %＞
＜%@ Import Namespace = "System.Drawing" %＞
＜%@ Import Namespace = "System.Drawing.Drawing2D" %＞
＜%@ Import Namespace = "System.Drawing.Imaging" %＞
＜html ＞
＜head ＞
＜script language = "C#" runat = "server" ＞
void Page_Load ( object sender , EventArgs e )
{
Bitmap image = new Bitmap ( 400 , 400 ) ;
Font axesFont = new Font ( "arial" , 10 ) ;
Brush blackBrush = new SolidBrush ( Color . Red ) ;
Pen redPen = new Pen ( Color . Red , 1 ) ;
Pen blackPen = new Pen ( Color . Blue , 2 ) ;
Graphics g = Graphics . FromImage ( image ) ;
g . Clear ( Color . White ) ;
g . FillRectangle ( new SolidBrush ( Color . LightGreen ) , 0 , 0 , 400 , 400 ) ;
//在此图片对象中画出图片,可以定义文字大小、位置、色彩等
g . DrawString ( "在图片上面写入文字，呵呵" , axesFont , blackBrush , 90 , 20 ) ;
//以下语句是在此图片对象上画出各种线条，可以定义线条的粗细、起点、终点等
g . DrawLine ( blackPen , 0 , 2 , 210 , 250 ) ;
g . DrawLine ( blackPen , 210 , 250 , 310 , 50 ) ;
g . DrawLine ( redPen , 310 , 50 , 210 , 350 ) ;
//以"Jpeg"格式保存此图片对象，在客户端显示出来
// image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
}
＜/script ＞
＜/head ＞
＜body ＞
＜/body ＞
＜/html ＞

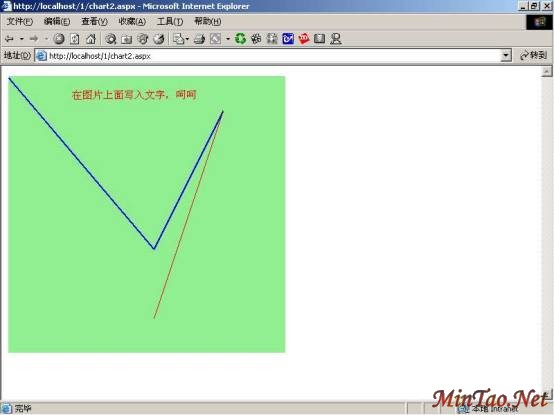

图04：在图片上完成画线、写字和上色
