ASP.NET实现数据图表b

作者：闵涛文章来源：闵涛的学习笔记点击数：833 更新时间：2009/4/23 10:43:00

3）如何在图片上实现画线和写字：

在图片上写字是通过产生的"Graphic"对象的DrawString （）方法来实现的，在调用此方法前，必须设置字体和刷子，具体调用方法是：

public void DrawString (
string s ,
Font font ,
Brush brush ,
float x ,
float y
) ;

"s"是要输出的字符串，"font"是字符串的字体，"brush"是定义刷子，后面二个参数是产生字符串的位置坐标。在程序中产生字符串的具体语句如下：

Font axesFont = new Font ( "arial" , 10 ) ;
Brush blackBrush = new SolidBrush ( Color . Red ) ;
g . DrawString ( "在图片上面写入文字，呵呵" , axesFont , blackBrush , 90 , 20 ) ;

　
　　要在图片上画线要使用到"Graphic"对象的DrawLine ( )方法，具体的使用语法如下：

public void DrawLines (
Pen pen ,
Point [ ] points
) ;

　　其中"points"是定义点的位置，当然你也可以使用本文中使用的方法来调用，就是定义每画一道线，这样我感觉更方法些。下面是在产生的图片上画出三条线：

Pen redPen = new Pen ( Color . Red , 1 ) ;
Pen blackPen = new Pen ( Color . Blue , 2 ) ;
//以下语句是在此图片对象上画出各种线条，可以定义线条的粗细、起点、终点等
g . DrawLine ( blackPen , 0 , 2 , 210 , 250 ) ;
g . DrawLine ( blackPen , 210 , 250 , 310 , 50 ) ;
g . DrawLine ( redPen , 310 , 50 , 210 , 350 ) ;

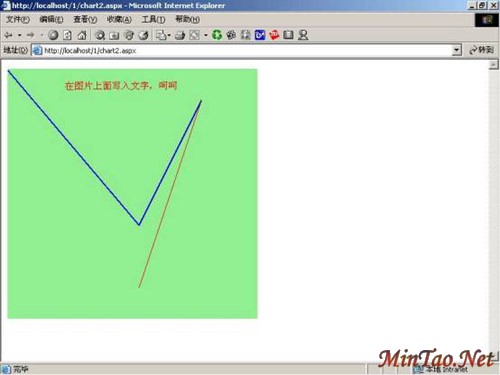

　　知道了这些基本知识，在定制图片形状，给图片上色，在图片上写字、画线就显得比较容易了，下面代码（chart2.aspx）的功能就是定制一个正方形图片，并在图片上画线、写字、上色，具体如下：

＜%@ Page Language = "C#" ContentType = "image/jpeg" %＞
＜%@ Import Namespace = "System" %＞
＜%@ Import Namespace = "System.Drawing" %＞
＜%@ Import Namespace = "System.Drawing.Drawing2D" %＞
＜%@ Import Namespace = "System.Drawing.Imaging" %＞
＜html ＞
＜head ＞
＜script language = "C#" runat = "server" ＞
void Page_Load ( object sender , EventArgs e )
{
Bitmap image = new Bitmap ( 400 , 400 ) ;
Font axesFont = new Font ( "arial" , 10 ) ;
Brush blackBrush = new SolidBrush ( Color . Red ) ;
Pen redPen = new Pen ( Color . Red , 1 ) ;
Pen blackPen = new Pen ( Color . Blue , 2 ) ;
Graphics g = Graphics . FromImage ( image ) ;
g . Clear ( Color . White ) ;
g . FillRectangle ( new SolidBrush ( Color . LightGreen ) , 0 , 0 , 400 , 400 ) ;
//在此图片对象中画出图片,可以定义文字大小、位置、色彩等
g . DrawString ( "在图片上面写入文字，呵呵" , axesFont , blackBrush , 90 , 20 ) ;
//以下语句是在此图片对象上画出各种线条，可以定义线条的粗细、起点、终点等
g . DrawLine ( blackPen , 0 , 2 , 210 , 250 ) ;
g . DrawLine ( blackPen , 210 , 250 , 310 , 50 ) ;
g . DrawLine ( redPen , 310 , 50 , 210 , 350 ) ;
//以"Jpeg"格式保存此图片对象，在客户端显示出来
// image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
}
＜/script ＞
＜/head ＞
＜body ＞
＜/body ＞
＜/html ＞
