Fireworks4.0中虚线效果制作技巧全攻略

作者：闵涛文章来源：闵涛的学习笔记点击数：642 更新时间：2009/4/23 13:22:23

　　Fireworks是一款针对网页图形设计的软件，虽然比起Photoshop等专业级的绘图软件来，它的功能还算不上很强大，但只要多用巧用，细心钻研，它的功能还是能满足网页图象设计的各种要求的。
　　无论在网页设计还是其他平面设计中，绘制虚线是一项应用比较广泛的技巧。在Fireworks4.0中，利用stroke面板，可以轻松的绘制多种多样的线条样式，但是stroke面板中并没有提供直接绘制虚线的选项，以前笔者也曾为此困惑过，经过一番钻研，终于发现了绘制虚线的一些诀窍，不敢独享，贡献出来给各位FW爱好者共同交流。
　　
　　一、单像素虚线的绘制
　　单像素虚线的绘制比较简单，我们先以绘制一条水平虚线为例：
　　1、新建一个300*300像素、背景色选白色；
　　2、打开tools工具栏，选用线条工具（line tool）或钢笔工具（pen tool），按住shift键在画布上绘制一条水平线条（path）；
　　3、确认该线条在被选取的状态，打开stroke面板；
　　4、笔触类型选为铅笔（pencil），其他相关参数设置如图所示；
　　

　　5、下面是最重要的一步，我们要对线条进行纹理填充，在纹理（texture）中选择Line-vert3，透明度设为100%；
　　

　　6、现在，我们的单像素虚线已经制作好了。
　　

　　注意：1、在纹理选项中，选用line-vert、grid、hatch、line-diag等几个系列的纹理对线条进行填充，都可以得到效果不一的虚线，有兴趣的朋友可以逐一试用，选用自己喜欢的虚线效果；2、制作单像素竖直线、斜线、曲线的道理和水平线差不多，选用line-vert、line-horiz、grid、hatch、line-diag等不同的纹理进行填充，多试几次便可得到各种虚线效果。
　　

　　二、非单像素虚线的绘制
　　如果你需要比较粗的虚线，即线条宽度超过一个像素的，用这种纹理填充的办法就不行了，我们还可以用另外一种方法来实现：
　　1、绘制任意线条；确认当前绘制的线条被选取；
　　2、打开笔触stroke面板，选择笔触类型为铅笔（pencil），在下面的pencil笔触类型中选择色彩线条（colored pencil），其它参数设置如图所示；
　　

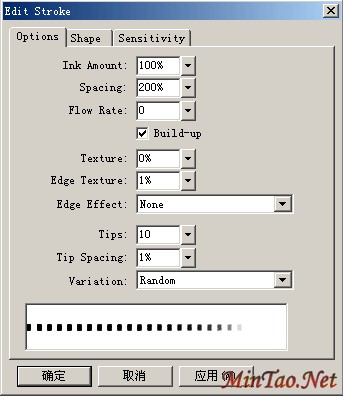

　　3、点击面板右上角的小三角形按钮，在弹出的菜单中选择编辑笔触（edit stroke），打开编辑笔触（edit stroke）对话框；
　　4、在选项（option）选项卡中，主要对间隔（spacing）参数进行设置，这里我们设置为200%，其他参数设置如图所示，确定；
　　

　　5、现在我们可以看到，一条虚线已经完成。
　　注意：1、这种方法其实也包括了制作单像素的虚线，只需将stroke面板中的笔触大小（tip）设置为1即可；2、在编辑笔触（edit stroke）对话框中，对各项参数的设置都会对虚线条的显示效果产生影响，比较主要的几个参数是：spacing参数影响虚线中各个点之间的间隔，tips参数影响虚线中个各点的边缘羽化。只要对该对话框中的各个参数设置进行不同组合，就可以得到许多不同的虚线笔触（stroke）效果。
　　

　　3、在对spacing参数进行设置时，滑块只能将值拖动到100%，需要更大的值时，只要在设置框中直接填写相应的数字值即可。
　　用firewrks绘制虚线效果的技巧就讲到这里，从这个应用实例，我们可以得到启发，对一些软件中不能直接完成的功能应用，需要我们下功夫研究，发现许多隐含的技巧，才能更灵活的用好一个应用软件
