Fireworks MX2004中一款图标的制作方法(1)

作者：闵涛文章来源：闵涛的学习笔记点击数：697 更新时间：2009/4/23 13:27:17

　　打开FWMX2004安装完毕后所在的文件夹，我们会找到一个名称为Samples的文件夹，其中有很多MM公司给我们的一些PNG格式的图片文件，打开名称为Shapes的文件，呵呵，是不是有几个漂亮的图形呈现在我们面前了？分别选中这些图形对象，我们就可以轻松的发现这些漂亮图形的制作奥秘了，我们相关的水晶五星制作的教程想必大家已经看过了，应该说五星效果的制作比较简单，但是下面这款图标制作起来就不那么轻松了，为什这么讲，让我们先来“复习”一下很基础知识吧。

　　一、准备阶段：
　　如果你是一个FW的忠实用户的话，想必你还记得在FW3、4版本里面的Object（对象）面板么，如下图所示。在随后的FWMX以及最新的FWMX2004版本中，Object面板的大部分功能被Properties（属性）面板所替代了，而且使用起来更方便了。但是如下图所示的Path对象的Object面板内容在FWMX和FWMX 2004中却都没有体现，老用户都知道，下面的面板是用来设置路径对象和描边的位置关系的，默认情况下，路径在描边对象的居中位置，左侧按纽是表明路径对象在描边对象的内部，右侧按纽是表明路径对象在描边对象的外部。

　　既然FWMX2004里面没有这个面板了，我们就自立更生吧，风筝自己制作一个相关的路径对象插件，请大家下载（下载地址：http://www.pconline.com.cn/pcedu/sj/wz/fireworks/10310/acc/031014Object(Path).rar），解压缩后，直接运行MXP文件即可完成安装，打开FWMX2004后，在Windows菜单下就会发现Object(Path)的窗口名称，单击即可打开这个浮动面板了，如下图所示：

　根据以往的操作经验我们可以知道，该面板是需要和Subselection Tool（超级选择工具）来配合使用的，下面我们就来一起看看插件的具体操作方法。
　　在默认情况下，路径对象是位于描边对象的中央位置的：

　　在这种情况下，请看下图路径对象和描边对象的位置关系：

　　如果我们选择左侧的按纽：

　　这种情况下，描边对象就位于路径对象的内部了，如下所示位置效果图：

　　如果选择右侧按纽的话，描边对象就位于路径对象的外部了，请看下图：

　　好了，关于插件的使用情况我们就说这么多，下面我们就来看看例图的制作过程吧，如果我们想要产生和例图相同的效果，就必须要使用到这个插件了，所以没有插件的朋友就麻烦你打开FW3吧，呵呵。

　　二、制作阶段：
　　1、选取工具箱的星形绘制工具，在编辑区绘制一个五角星形，填充效果为单色，颜色为“#666666”，描边宽度为6，颜色为白色，边缘效果为Soft Rounded，如下图所示：

　　接下来，我们要对星形对象进行进一步的变形调整，关于Shapes形状对象的调整方法，我们在前面的教程中已经有了详细的介绍，这里我们就要尽量简洁的来对变形过程做介绍了，如果你有什么问题的话，可以翻看我们前面的相关教程。

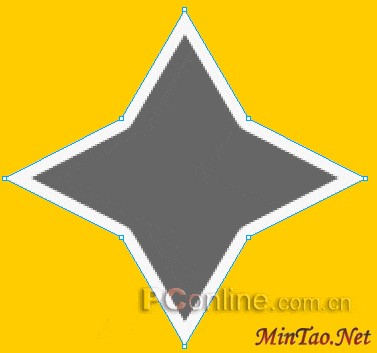

　　2、选中左下方的Points调整点，向下拖动鼠标，减少星形对象的角数，这里我们将角数变为4。
