作者：智慧的鱼

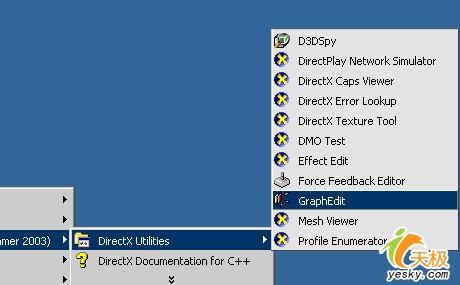

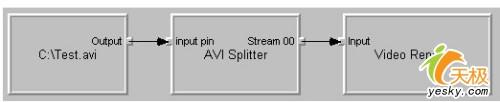

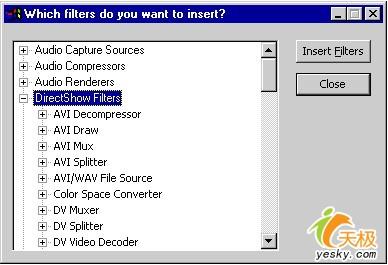

摘要：本篇文档主要讲述如何使用GraphEdit来模拟构建graph图，测试你的filter。 GraphEdit概述 GraphEdit是一个很有用的工具，可以用来构建graph图。通过GraphEdit，你可以在开发代码之前进行一下体验，你也可以装载一个你的应用程序创建的Graph文件。如果你想开发一个自己的filter，GraphEdit 给你提供了一个快速测试的方法：将你的filter添加到graph中，然后运行graph。如果你是一个Directshow的初学者，那么通过GraphEdit你可以熟悉Filter和Dshow的特性。 下面图表演示了GraphEdit如何构建了一个简单的graph。 图1 每一个矩形代表一个Filter，每一个filter的边上的小矩形代表了pin，输入pin在filter的左边，输出pin在Filter的右边，箭头代表两个pin的连接方向。 通过GraphEdit，你可以做到下面的事情： 1、可视化的创建一个Graph，可以动态的拖拉来调整filter。 2、可以模拟如何构建一个graph。 3、运行，停止，暂停，see一个graph。 4、可以看看你的机器上都注册了那些filter，以及这些filter的信息 5、查看filter的属性页 6、查看pin连接时采用的媒体类型。 使用GraphEdit 如果你安装了DirectX的SDK，GraphEdit就会出现在你的开始菜单中找到GraphEdit，启动它。如下图 图2 构建一个文件回放的Graph GraphEdit可以自动的构建一个文件回放Graph。这个特性其实类似于在应用程序中调用IGraphBuilder::RenderFile方法。从文件菜单中，选择Render Media File，然后出现一个文件选择对话框，选择一个多媒体文件后单击打开，GraphEdit会自动地建立一个Filter Graph来播放你选择的文件。 你也可以播放一个网络上媒体文件，从文件菜单中，选择Render URL，也会出现一个选择URL的对话框。其他同上。 构建一个普通的Graph图 使用你机器上注册的filter，GraphEdit可以构建一个普通的Filter graph，从Graph菜单中，选择Insert Filters，会出现一个对话框，如下图： 图3 在这个对话框中列出了所有在你机器上注册的Filter的信息。选择filter的名字，然后单击Insert Filters按钮，或者双击filter的名字，filter就会自动添加到graph中，添加完filter以后，你就拖动鼠标，将一个Filter的输出pin和另一个Fiter的输入pin连接起来。如果pin接受这个连接，GraphEdite就会用一个带箭头的 下面的图是一个捕捉桌面的graph图 图4 Run the Graph 当你在GraphEdit中构建好一个Filter graph的时候，你可以让你的graph运行一下看是否和你期望的一样。Graph菜单中包含了Play，Pause，和Stop命令，这些命令会触发IMediaControl。 接口的Run, Pause, and Stop，GraphEdit的工具栏也有代表这三个命令的按钮，见下图，单击第一个按钮就开始运行你的Graph图了 图 5 注：GraphEdit的Stop命令首先会暂停Graph，然后Seek到时间的零点（我们坚定graph是可Seek的）。对于文件的回放，这个命令会将视频窗口的图像设置为第一桢，然后GraphEdit才调用IMediaControl::Stop. 查看属性View Property Pages 一些Filter提供了属性页可以让用户设置Filter的属性。鼠标右键单击filter，在弹出的菜单上选择Properties，就会弹出Filter的属性页设置对话框，用户可以从这里设置属性。 图6图7
