服务设计
本节列出了在计划备份与恢复解决方案时要考虑的部分关键要素。有关计划备份与恢复解决方案的详细信息，请参阅如何备份和恢复基于 Windows 2000 的数据中心。
设计输入
要确定特定企业应用程序和数据类型的适当备份与恢复设计，应考虑以下问题：
快速备份与快速恢复相比，哪个更重要？
不同服务器和应用程序所需的最小备份窗口如何？
应备份那些数据？数据重要性如何？数据可替代性如何？
何时执行完整备份和部分备份？
根据现有软硬件资源和技术状况，明确减少备份窗口都需要什么？
在服务等级协议 （SLA） 中指定多少恢复次数？
重建数据需花费多少时间？需要何种资源？
数据类型是结构化（如数据库系统）还是半结构化（如电子邮件数据）？或是非结构化（如文件系统数据）？
数据大小和数据量如何？
数据变化频率如何？
数据在法律、操作或其他方面的保持期要求如何？
应使用何种媒体类型（例如磁盘、磁带或二者的组合）？
机器人设备、磁带驱动器速度、厂商支持、与现有环境的互操作性以及备份与恢复解决方案的支持能力方面对磁带库的要求如何？
如果系统不可用，经济代价如何？例如，服务器宕机带来的小时成本是多少？
由谁负责维护备份和恢复解决方案？如果负责人离开公司，情况将如何？
有多少客户需要备份和恢复服务？针对他们设定怎样的备份窗口和 SLA？
设计目标
企业备份与恢复解决方案的设计目标应包括：
对单个文件进行数据恢复以完成系统恢复。
基于位置、功能和数据能力对客户进行分组。
设计步骤
一旦收集了备份与恢复解决方案的业务需求和 SLA 信息，最重要的设计步骤包括：
列出详细清单
了解备份与恢复的环境
列出详细清单
要设计出高效可靠的备份与恢复解决方案，详细列出所有应用程序、服务器、SAN、磁盘空间和网络组件是非常必要的。一旦收集到详细清单，即可对适当的备份与恢复系统进行评估，同时在设计中纳入对互操作性、兼容性和常规管理的考虑。列出清单应能对备份与恢复环境进行详细的分析。
了解备份与恢复的环境
备份与恢复服务取决于环境。这意味着，您必须了解可能影响备份与恢复体系结构的技术知识以便安排备份策略。通过收集现有环境的信息并花时间了解和提取环境问题，您可以更容易地实施服务，并使操作更加顺畅。以下因素可影响备份与恢复体系结构：
应用程序层
媒体管理层
服务器平台层
网络层
存储层
应用程序层
在应用程序层，最重要的是明确应用程序生成数据的类型和数量。这是因为，它能帮助您了解应与数据相关联的技术种类、存储资源、限制和策略。例如，在基于 Microsoft 的环境中，数据有以下几类：
Active Directory.
消息服务，例如 Microsoft Exchange.
由 Web 服务器和文件服务器生成的文件系统数据。
由使用 SQL Server 数据库存储数据的应用程序生成的 Microsoft SQL Server数据。
媒体管理层
媒体管理层同备份与恢复解决方案的物理和逻辑组件相关。物理组件包括：
磁带库
磁带库及其包含的磁带驱动器可为备份数据提供脱机存储。磁带库提供了磁带的自动操作功能，这是合并多个服务器上的备份时的关键要求。调整磁带库和磁带驱动器的大小是确保充分利用它们的关键。
媒体更换器
媒体更换器是磁带库中的机器人设备，它能控制磁带机的移动，使其符合磁带驱动器的要求。设计媒体更换器时必须考虑机器人设备的类型和速度。
磁带驱动器
磁带驱动器的主要设计问题是速度、类型 － 包括数字线性磁带 （DLT）、super DLT （SDLT） 或线性磁带开放 （LTO） － 与磁带机的兼容性。
媒体类型
媒体的设计注意事项在于是使用磁带媒体、还是磁盘媒体 － 小型计算机系统接口 （SCSI） 或 ATA/IDE 磁盘 － 或将二者组合。
设计过程中要包括的逻辑组件是媒体上的数据保持策略，以及有效可靠的磁带循环方案设置。
服务器平台层
服务器平台层与卷管理和驱动器管理有关。可在本层中识别的组件有：
操作系统版本
明确兼容问题和使用某些功能（例如 Windows Server 2003 提供的卷影复制服务）时，操作系统版本非常重要。
群集
群集识别很重要，因为不同的备份技术和代理都必须基于系统的群集状况进行安装。
物理配置
确定系统处理器、内存和 I/O 子系统很重要，因为它们可影响备份与恢复的性能。
独立磁盘冗余阵列 （RAID） 类型
尽管不算重要，但有助于了解数据在磁盘上的布局方式。
网络层
网络层与磁盘（数据在这里产生）到磁带机或其他媒体（数据在这里备份）的数据路径有关。在 SAN 环境中，本层被称为互连网络，它是连接共享存储环境组件的网络基础结构。这里最重要的要求即网络的性能和可伸缩性。此功能广泛使用的物理层网络技术包括光纤通道、快速以太网和千兆以太网。协议栈更高层使用的网络协议还有很多，但最常用的是 SCSI FCP 和 TCP/IP.
在基于网络的备份环境中，要考虑的关键问题包括：
网络连接性和带宽。
网卡的 TCP/IP 和速度设置。
交换机或网络适配器级别的端口映射和速度设置（如全双工或半双工）。
在基于 SAN 的备份环境中，要考虑的关键问题包括：
主机总线适配器 （HBA） 设置。
备份区域信息。
SAN 切换。
设计基于 SAN 的环境时，要考虑一些特定组件，包括：
HBA
HBA 用于将服务器连接到光纤通道拓扑。其功能与网络适配器的功能相似，都是访问局域网资源。HBA 的设备驱动程序一般负责为各种光纤通道拓扑（点对点、循环或光纤）提供支持。在大多数情况下，设备驱动程序还提供一种转换功能，凭借此功能，光纤通道目标可作为 SCSI 设备提交给操作系统。
交换机
交换机是光纤通道基础结构的一个组件，用于构造结构 （fabrics）；结构是使用级联交换机组成的群集。交换机一般都有一个以太网端口，该端口可为交换机及其独立端口提供状态和配置信息的通信方式，从而在网络上对交换机进行管理。
路由器
FC-SCSI 路由器设备（有时称为网桥）提供了光纤通道拓扑和 SCSI 设备之间的连接。方法是，将 SCSI 设备作为光纤通道设备提交给 SAN，然后将光纤通道命令中继给它们。路由器一般用于磁带驱动器和磁带库。
电缆和千兆接口转换器 （GBICs）
目前用来连接光纤通道设备的电缆有三种：
铜电缆
短波或多模光缆
长波或单模光缆
各种电缆的最大长度和成本都有不同。光纤通道设备的一些端口需要特定类型的电缆或称为千兆接口转换器 （GBIC） 的独立模块。基于 GBIC 的端口允许您使用适当的 GBIC 来利用多种电缆类型。
存储层
在存储层设计备份和恢复时，要考虑下列组件：
存储阵列
控制器、设备连接和逻辑单位号 （LUN） 映射。
快照
快照是数据的即时映像，要么基于硬件（使用分离镜像技术或克隆技术），要么基于软件（使用“写时复制”机制）。
不同的备份类型
设计备份与恢复解决方案时，要考虑的设计因素依赖于是否包括基于 Windows 的标准服务器、NAS 设备或 SAN 数据。下面一节将介绍各种备份类型的可用设计选项。
注意：在企业环境中，备份与恢复设计可能要涉及全部三种类型；有关企业中使用这些选项的详细信息，请参阅本模块的逻辑设计一节。
基于 Windows 的标准服务器的服务设计
目前，备份基于 Windows 的标准服务器上的数据有很多方法。这些方法包括在本地备份和通过网络备份。下面几节将详细说明。
选择 1 — 在本地备份数据
执行本地服务器备份的唯一方法是使用直接附加的备份系统，这需要将磁带驱动器、自动装载机或存储库通过 SCSI 总线直接连接到各个服务器。完整的备份与恢复配置均在每个服务器的基础上执行，这表示每个需要备份的服务器都要有各自的管理和专用备份软件。备份软件可从主存储设备中读取数据，然后将数据写入备份设备。对备份软件的管理可在本地执行，也可在远程执行。
优点
在本地备份数据的优点包括：
配置简单
与其他备份体系结构相比，本地备份数据的配置简单。
备份迅速
由于本地性能比率高，所以备份迅速。数据的备份时间仅受备份设备的能力限制。
网络带宽消耗低
由于使用 SCSI 连接连接了服务器，备份进程不会消耗网络带宽。
缺点
在本地备份数据的缺点包括：
成本较高
由于各个服务器都需要备份设备，因此成本相对较高。
管理成本高
由于要花时间分别管理每个服务器，因此提高了管理成本。
选择 2 — 通过网络备份数据
网络备份使用局域网对一个或多个服务器上的数据进行备份。
企业级局域网备份要求备份元数据集中且可靠，且有媒体管理功能，其定义如下：
备份元数据管理
备份元数据管理是局域网备份的重要功能，因为它提供了若干搜索与查找功能供快速定位还原数据对象。
媒体管理
媒体管理至关重要，因为备份数据就存储在其上。管理不同的媒体类型（即磁盘和磁带）对集中式网络备份系统而言非常重要。此外，对磁带库、磁带驱动器和磁带机的支持和管理也是网络备份系统中媒体管理的重要方面。
网络备份一般包括专用的备份媒体服务器，它管理着一个自动的高容量磁带库，磁带库中有很多快速的磁带驱动器、媒体更换器和条形码读取器。
优点
通过网络备份数据的优点包括：
集中
与本地服务器备份与恢复配置不同，网络备份可通过中央备份服务器对整个备份基础架构进行集中式管理。
媒体管理
在网络备份配置中，像磁带驱动器、磁带库和磁盘这样的备份媒体和设备可由专用的媒体服务器进行管理。
缺点
通过网络备份数据的缺点包括：
公司局域网上的备份数据流量问题
网络备份的备份数据可消耗公司局域网的带宽，这将降低网络性能。
媒体管理的伸缩性有限
与基于 SAN 的备份相比，基于局域网的备份具更少的媒体管理能力。例如，SAN 上的任意服务器都可用作媒体服务器并共享一个磁带库，因而在磁带硬件投资上可获得显著的投资回报率 （ROI）。
NAS 设备的服务设计
NAS 设备驻留于网络中，可提供文件服务。使用标准操作系统的 NAS 设备（如 Windows-powered NAS 设备）支持备份代理程序的安装，因此您可以像备份其他文件服务器那样备份它们。然而，某些 NAS 设备使用专有的操作系统，它们不支持第三方备份代理程序。您可以使用网络数据管理协议 （NDMP） 来备份这些设备。
下面几节将讨论 NAS 设备的可用备份选择。
选择 1 — 带专有操作系统的 NAS 设备

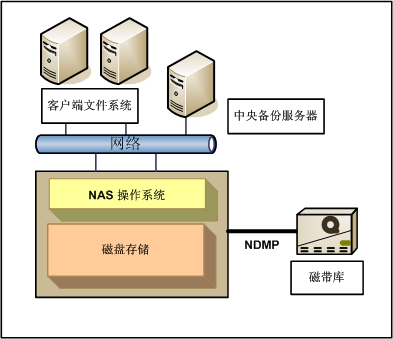

要备份使用专有操作系统（该操作系统不允许安装备份代理程序）的 NAS 设备，必须使用 NDMP 协议。NDMP 备份体系结构主要用在这样的环境中，即设备和专用文件服务器构成了更大的企业备份环境。图 1 显示了使用 NDMP 的 NAS 备份方案。
图 1
使用 NDMP 的 NAS 备份方案
NDMP 的主要目的是为网络备份软件提供一个接口，以便控制 NDMP 兼容服务器的备份与恢复功能。目前，NDMP 为带专有操作系统的大型 NAS 设备提供了最佳的方式来连接备份软件与附加 NAS 设备的磁带驱动器。
优点
NDMP 的优点包括：
性能更佳
NDMP 提供了更佳的网络性能，因为局域网不用负担备份数据流量。数据通过本地附加的磁带设备进行备份和还原，从而通过减少备份窗口来增强性能。
更好的支持
NDMP 指定了一种简单的厂商中立的标准来在备份软件和支持 NDMP 的设备之间进行通信。无论 NAS 设备和备份厂商如何，只要厂商支持 NDMP 标准，NDMP 便可提供标准的方法备份 NAS 设备。
远程备份能力
有了 NDMP，所有数据不必通过中央备份服务器传入一个备份库。新版本 NDMP 标准允许使用集中式磁带库。
缺点
NDMP 的缺点包括：
媒体资源伸缩性有限
执行 NDMP 备份的 NAS 设备无法使用网络上其他服务器所使用的磁带资源。
备份功能服务器额外开销
基于 NDMP 的备份可能影响 NAS 设备的性能，具体情况取决于正在备份的数据。
选项 2 — NAS 设备支持备份代理程序
如果 NAS 设备操作系统支持安装备份代理程序，您可以选择像备份网络上的其他任何服务器一样备份 NAS 设备。例如，Microsoft Windows Storage Server 2003 设备就是可使用此选项的 NAS 设备。
优点
NAS 网络备份的优点包括：
合并能力与性能更佳
使用 SAN 中的存储资源可简化多 NAS 设备的备份过程。
磁带设备优化
SAN 中其他服务器所使用的磁带资源可分配给 NAS 网关的备份会话，从而方便了备份管理并提高了磁带库的 ROI.
缺点
缺少 NDMP 支持
以此方式执行的备份是一种经常性备份，它无法利用标准 NDMP 的优势。此外，备份过程需使用网络。
SAN 备份的服务设计
SAN 备份技术的一项重要功能是将实际的备份复制操作从生产主机移至下级主机系统。备份与恢复服务可以驻留在下级主机系统中，也可以驻留在有权访问备份资源和目标的存储网络的任意系统中。下面一节将讨论 SAN 环境的可用备份与恢复选项。
选项 1 — 无局域网备份 （LAN-free backup）
无局域网备份可将备份数据流量从局域网移至 SAN，从而使局域网带宽用量降至最低。尽管无局域网备份的大量数据通过 SAN 的光纤通道传输，但它仍需要通过局域网与中央备份服务器通信以获取备份元数据（又称为控制数据）。
优点
无局域网备份的优点包括：
网络性能
将备份数据流量从局域网中移走可减少备份窗口，进而提高性能。数据通过 1-2 Gbps 基于光纤通道的 SAN 进行备份与还原， [1] [2] [3] 下一页
