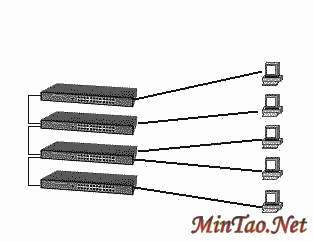

　　堆叠方式（图3）是通过在交换机的扩展槽上插入堆叠模块，使用专用的堆叠链路在交换机之间交换数据。堆叠后的交换机组可被看作为一台交换机，它具有更好的交换能力和更高的端口密度。需要注意的是不同厂商生产的交换机是不能堆叠在一起的。

　　图3

　　②分层式结构

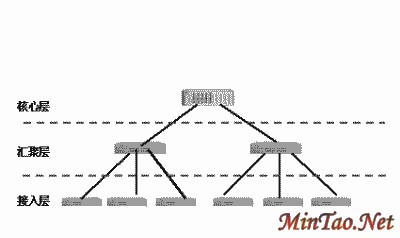

　　分层式组网（图4）应用于比较复杂的网络结构中，按照功能可划分为：接入层、汇聚层、核心层。



　　图4

　　

　　●配置方法

　　通常是具有扩展功能的交换机才需要设置，而普通的交换机是不需要在上面进行设置的。由于不同产品的设置界面有所不同，在这里就只是简单地介绍一下交换机的配置方法。

　　首先，将串口线的一端连接到交换机的Console接口，另一端连接到计算机的串口。

　　然后，运行计算机上的超级终端程序，创建一个新连接，采用默认属性设置串口，再点击连接。敲几下回车后，就会出现字符形式的菜单界面。用户可根据提示，设置一个用于管理交换机的服务器的IP地址和子网掩码，这样就可以通过Telnet和Web方式对交换机进行远程管理。

　　选购指南

　　大家在购买局域网交换机时应该注意以下几点：

　　●外形

　　局域网交换机有两种外形。一般小于16口的交换机为桌面式交换机。而16口以上的交换机为机架式交换机，可放入标准的19英寸机架或机柜中。有一些交换机除带有固定的以太网接口外，往往还可提供1~2个扩展槽，用于配置不同的扩展模块，如光收发模块、三层交换模块、堆叠模块等。

        ●端口速率

　　局域网交换机应该支持10Mbps、100Mbps和1000Mbps线路速率，以及以下几种网络：

　　IEEE 802.3 非屏蔽双绞线(UTP)上的10BASE-T 以太网。

　　IEEE 802.3u非屏蔽双绞线上的100BASE-T 快速以太网。

　　IEEE 802.3ab 5类UTP电缆上的1000BASE-TX 千兆以太网。

　　IEEE 802.3z 多模及单模光纤上的千兆以太网 1000BASE-SX 和1000BASE-LX。

　　目前市面上的主流产品是符合IEEE 802.3、IEEE 802.3u标准的百兆级交换机。

　　●背板带宽

　　背板带宽的计算方法是“背板带宽=端口数×2×端口速率”（全双工工作模式下），例如，一台24口百兆交换机，其背板带宽应为24×2×100MB=4.8GB。如果一台交换机的交换能力大于通过以上公式所计算出的带宽，一般情况下该交换机配置有扩展槽，多余的交换能力是为扩展模块所准备的。

　　●功能

　　市场上的交换机的种类很多，可根据交换机的功能分为4类，大家在购买时可按自己需要的功能进行购买。

　　①普通交换机

　　普通交换机提供了最基本的数据交换功能，不需要做任何设置。价格一般在1000元以内。

　　②具有网管功能的智能型交换机

　　该类交换机能够提供IEEE 802.1Q Vlan、IEEE 802.1X端口认证、堆叠、端口聚合、SNMP协议支持、MAC地址绑定、端口限速等扩展功能。这类交换机的价格一般为3000~8000元。

　　③带路由功能的三层交换机

　　这类交换机在智能型交换机的基础上还提供了三层路由功能，支持动态路由协议（RIP1/2、OSPF）、静态路由、访问控制列表等。价格在20000~80000元左右。

　　④高端核心交换机

　　高端核心交换机一般采用箱式结构，并提供多个扩展槽，还可根据用户的需求配置不同的功能板和接口板。这类交换机的特点是数据转发速度高、接口丰富、稳定性好，非常适合在大型网络中应用。

　　推荐产品

　　●3Com交换机

　　3Com SuperStack 3 Switch 4400（图5）在一个简单经济的平台上提供了高性能的10/100Mbps以太网交换功能，是新一代的智能化局域网交换机，SuperStack 3 Switch 4400对于所有网络应用都是理想的选择。

图5

　　该交换机拥有24个端口，在所有10/100Mbps端口上和两个上行线路模块上提供全线速性能，可完全支持网络电话、弹性堆叠、基于硬件的数据包检查、识别和分类等功能。这些增强的功能与3Com Network Supervisor（3Com的免费网络管理软件）的组合使得SuperStack 3 Switch 4400适用于任何规模的网络。

　　●Cisco Catalyst 2950系列

　　固定安装的快速以太网桌面交换机Cisco Catalyst 2950系列（图6）可以为局域网提供极佳的性能和功能。这些独立的10/100Mbps自适应交换机能够提供增强的服务质量（QoS）和组播管理特性，这些功能都由基于Web的Cisco集群管理套件（CMS）和集成的Cisco IOS软件来进行管理，该系列的交换机非常适合应用于中等规模的公司和企业分支机构办公室。

图6

　　Catalyst 2950系列包括2950T-24、2950-24、2950-12和2950C-24交换机。
