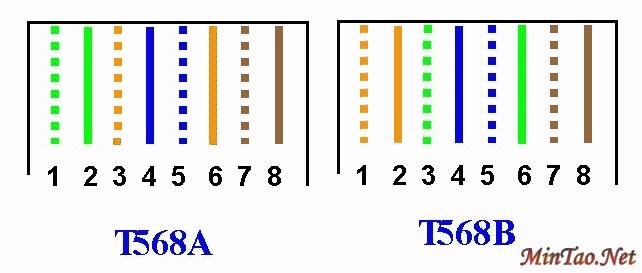

在我们所接触到的局域网系统中，有许多的网络线缆是用户自行制作与连接，但在此过程中，我们发现很多网络线接法并不规范，同时给日后的网络维护与检查带来麻烦。下图是正确的网络线RJ45水晶头接线图，RJ45的水晶头接法分T568A与T568B，两种接线方法基本相同，不同是，T568B的首线对是橙色，T568A的首线对是绿色。
直连网线的制法，左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 b4c|xE
（两个头都一样甘接，口诀：橙 绿 蓝 棕，白在前，4、6对调）
W8Lx
(标准A、B类接法)交叉网线的制法，左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 `|_
另外一头制法，左起：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕
如图：
二者没有本质的区别，只是颜色上的区别本质的问题是要保证： (
1,2 线对是一个绕对 LS37Cg
3,6 线对是一个绕对 [x
4,5 线对是一个绕对 `
7,8 线对是一个绕对 nv
©相约网络 -- 相约就是一首不老的情歌，让我们在聆听情歌中感受快乐！http://www.MY-YOU.com n/cL
©相约网络 -- 相约就是一首不老的情歌，让我们在聆听情歌中感受快乐！http://www.MY-YOU.com aNa
注意：不要在电缆一端用T568A，另一端用T568B T568A/T568B的混用是跨接线的特殊接线方法工程中使用比较多的是 T568B 打线方法
如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A， 另一端为T568B。 如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法。
一、接线标准
我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A）和ANSI/TIA/EIA-568B(简称T568B)标准。
T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。
在使用上，T568A/T568B只能在接线颜色上进行区别。
T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
二、RJ-45各脚功能(10BaseT/100BaseTX)：
1、传输数据正极 Tx+
2、传输数据负极 Tx-
3、接收数据正极 Rx+
4、未使用
5、未使用
6、接受数据负极 Rx-
7、未使用
8、未使用
三：各种情况下的双绞线排列顺序：
1、PC到HUB：
直连法： 按T568B标准，即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。
2、网络转接和双机互联：
交叉连接法：一端按T568B标准，即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。另一端按T568A标准，“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。
四、注意事项：
做双绞线一定要按以上顺序排列制作，才能保证网络畅通速度快。 有的人直接一一对应做的双绞线，虽然能用，却由于1－3线和2－6线不是一对线到对端，抗干扰能力差，所以网速慢，距离长了就不稳定了。
