使用AutoCAD软件绘图时，经常配合着国产软件—天正来使用，毕竟前者虽然功能强大，但是所绘制图形都必须亲手绘制，没有做好的实例对象，这在操作上和效益上存在隐藏的滞后性，而后者正好弥补了其不足之处！
但是使用天正软件，两者难免会存在一定的兼容性问题，导致相关的比例失常，往往令初学者变得焦灼不安，甚至到焦头烂额的地步！
本文就两者结合使用所带来的比例兼容问题作一个详细介绍，希望对初学的网友带来方便：
一：相对比例的概念：
安装好AutoCAD和天正软件以后，一般为了操作上的方便和工作上的效益，经常使用天正软件来操作，而不是AutoCAD；为此，就带来了两个比例概念；
①：标注、文字和图库图例等对象的比例，这是天正软件上的功能，对应的，调整这些对象的比例，就是调整天正软件对象的比例；
②：图形对象的比例，所绘制的直线弧线等这些对象，这是AutoCAD上的功能，调整其比例应该调整AutoCAD上的比例；
二：既然有着两种比例，难免存在兼容的问题； 绘制图形或者标注图形文字说明或者标注尺寸时，往往会出现所产生的文字对象变得很小，甚至看不清楚，造成图形与标注对象明显不协调等现象，给绘图与查看带来极大的不便； 如何让两者相互协调呢？ ①：调整天正软件所产生对象的比例办法：在工具箱中找到“文件布图按钮”→“改变比例按钮”，接下来请观察命令提示：这个时候，我们在操作窗口界面的最下面，能看到“请输入新的图形比例”等字样，这个时候，我们还能发现，默认设置的比例，比如为1：100；可以在输入框中输入新的比例，如：输入500，之后，按回车键，提示选择对象，这个时候只需要选中所需修改的文字或标注对象，点右键确定选择，之后再输入比例命令，按回车键，即可完成操作！
②：调整AutoCAD图形对象比例：执行这样的操作“视图”→“缩放”→“比例”；在命令输入框中输入比例因子，比如，如果原来是1：100，想把比例大，那么，输入比100要大的比例就行，如输入500，按回车键确认即可，这个时候图形对象自然改变其显示的大小；

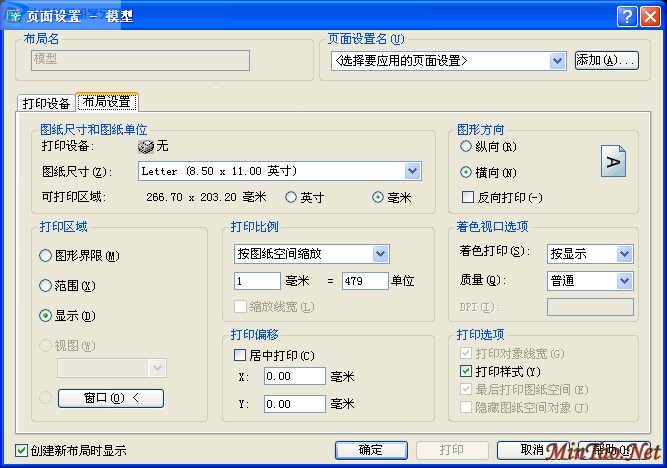

总结：一般情况下都不需要修改其默认值，万不得已，需要调整协调关系，至于如何调整，调整到什么程度算是一个标准，这个没有明确的定义，我们所需要的最终目标是：图形对象与标注对象等一系列对象比例协调，能观察清楚就行了！！！ 三：出图打印比例的设置：如图： 这个问题是一个初学者比较头疼的问题，往往打印出来效果不尽人意，首先通过“打印设备”按钮选择好打印机名称，之后选择“布局设置”； ①：打印区域，如果想让所有对象全部都打印在纸张上，选择范围，如果选择显示这一项，很可能打印不完整； ②：打印比例，可根据下来列表框选择不同的比例，如果想完全完整将所有对象全部按纸张大小输出到打印纸，选择“按图纸空间缩放”，一般都使用A4纸进行打印； 相关功能及调整，一言难尽，多尝试几次，效果就出来了，讲完收工；
