AutoCAD的下一个版本AutoCAD 2007 的相关变化和改进：
文件格式
正如我们预测，AutoCAD 2007将采用新的DWG文件格式，但仍向后兼容。幸运的是Autodesk公司听取了客户的意见，提供了足够的向后兼容性。AutoCAD2007可以另存为2004,2000甚至是以dxf为格式的R14。在选项对话框中你可以设置缺省的文件保存格式。
打开速度
先来做一个文件打开速度的快速测试。创建1,000,000个矩形的dwg文件，然后以各种格式保存并打开。
版本
大小
耗时
AutoCAD 2000
59,814 KB
24 sec
AutoCAD 2004
18,550 KB
20 sec
AutoCAD 2007
21,284 KB
22 sec 从上表可以看出，2004版本的文件尺寸最小，但在2007中有稍微的增大。这很可能与多出来的2秒钟载入时间有关。上表给我们最深印象的是2000生成的文件大小是其它两个版本的3倍多。
3D方面的加强
有些人会认为2007适用于不是Inventor/Revit用户的机械设计人员和建筑设计师，因为在新版本中3D方面得到了很大的提高。因为我们只关注产品的平面图设计，因此不会对这方面作过多的评价，如果你有兴趣的话，可以参阅相关的资料。我们关心的3D增强功能是可以让圆弧和线型支持三维多义线。
Xref方面的加强

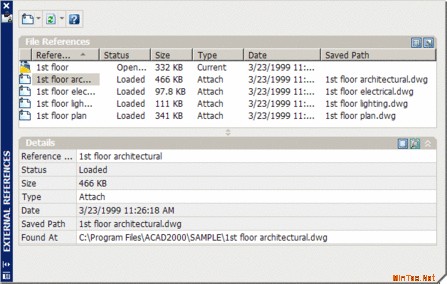

XREF对话框变成了一个具有更多功能的浮动工具面板。它现在可以用来管理附加的dwg文件、图像和dwf文件。
虽然在对话框的顶部有一个[Attach DWG]的按钮，但我们还得用其它的方法来附加一个图像。你必须在列表上右击然后选择附加图像或附加DWF。
DWF方面的加强
自从AutoCAD引入DWF以来，它的功能一直在增强。在2007中，你可以在dwf中附加另一个DWF文件。和xref很像，你可以设置插入点、比例、旋转角度等等。
* DWFADJUST 改变诸如fade & contrast的属性。
* DWFCLIP 限制可视区域，像图像/xref剪切。
* DWFFRame 控制一个可选的边框。
* DWFOSNAP 允许你控制DWF中几何体的捕捉。
PDF输出
在打印对话框中有一个PDF的打印机，允许你打印成PDF文件。但我们仍然推荐用户使用Adobe acrobat程序来生成PDF文件。
API方面
正如我们预测的，ARX改变了。这种情况（ARX2004也有这种改变）将导致大部分老的ARX程序要重新编写。像以前一样，lisp程序几乎不要什么改写就可以运行。所以对于不想尝鲜和不希望自己的老版本ARX程序运行在2007上的ARX程序开发人员来说会有一段时间不会使用新的ARX。Visual Lisp和VBA方面没有任何的增强。而.NET和ObjectARX方面则增强了很多。
其它的变化
Windows系统中的DWG 图标改变了，和以前的图标差别很大
Express工具中的层方面的菜单和CHSPACE命令已经被集成到程序中
字段允许你在不同的空间中选择对象，并能显示Lisp变量，现在它可以先执行lisp代码然后显示变量
CUI允许从命令列表中拖放命令到工具面板中
布局选项卡可以被隐藏来节省一些空间，可以从状态栏中访问/恢复它
