作者:何琰 原创
今天客户用邮件传来一张图纸,初看吓我一跳,原来是张比较复杂的总平面图。
这张复杂的CAD多层图纸需要打印,其中部分图层不需要打印。因为要节约成本,要求全部打印成黑色。我查看了它的图层,共有118个图层,如果要将它的图层逐一改变颜色,比较耗时间,通过琢磨,我发现了两个好的方法,和大家分享。
方法一
(一)将不需要的图层锁定
1、比如“草地”不需要,查看一下的它所在图层,
1、 打开“图层特性管理器”,将所在图层锁定,并且设定为“不打印”。
2、 单击“确定”后,关闭“图层特性管理器”,可发现所不需要的图层已经没有显示。
3、 照此方法,将不需要的图层一一锁定,这时看到图纸更加清晰。
(二)将打印的色彩全部设为黑色
1、 在“模型”空间将“打印”窗口打开。
2、 在“打印设备”的选项卡,选择好打印机,选择“特性”打开“打印机配置编辑器”。

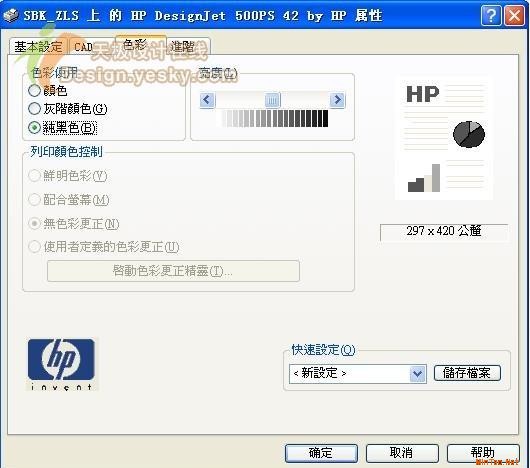

3、 点击“自定义”,打开“打印机属性”窗口,选择“色彩”选项卡,将“色彩使用”选为“纯黑色”。
4、 在“打印设置”选项卡中,将“图纸尺寸”、“图形方向”等设置好。
5、 点击“打印预览”,可以看到如下效果。
这种方法省去了不少时间,相信对使用CAD的朋友有点帮助。下面我们介绍一种更快速的方法。
